防水タイプの電源、コントローラー、アンプはありますか?
防水タイプの電源、コントローラー、アンプがあります。
以下に防水タイプの構成一例として"5mより長い接続 制御点灯(単色)"をお知らせします。コントローラーは設定切替により、単色、RGBと2色で使用できます。本来の役割は通常の防水無品と同様です。この為、"5mより長いLEDテープ接続パターン"ぺージの構成で防水タイプに置換えてご検討下さい。
参考: 5mより長いLEDテープ接続パターン
構成部材
| ① | 大容量防滴電源24V13.3A x 1 | 商品詳細はこちら |
|---|---|---|
| ② | All in One コントローラー 防水防塵 VJ4-WP x 1 | 商品詳細はこちら |
| ③ | スタンダードリモコン 単色 x 1 | 商品詳細はこちら |
| ④ | 4チャンネルアンプ 防水 EVJ4-WP x 2 | 商品詳細はこちら |
| ⑤ | LEDラインテープF360高耐防水 24V x 4 | 商品詳細はこちら |
※コントローラーがサポートしている電流容量以下であればアンプを介さず5m以上を直接並列に接続することも可能です。
アンプはコントローラー容量以上のテープを接続して制御する場合に使用します。アンプの電流容量範囲内であればテープを配線できます。アンプを使用した詳しい接続配線はアンプページの拡大図を参考お願いします。
アンプの詳しい配線図は通常のEVJ5(防水無品)を参考下さい。

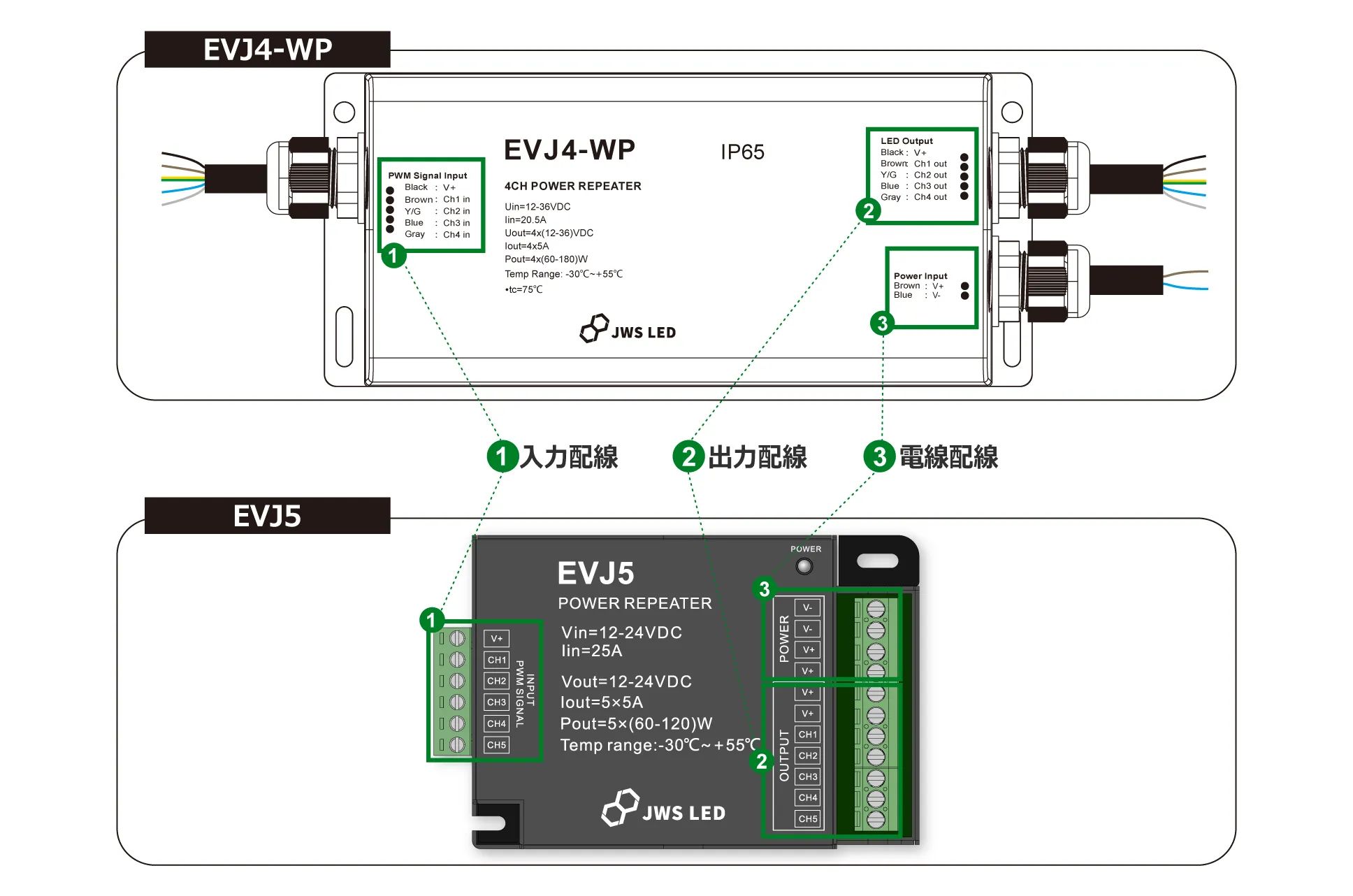

図のとおり防水アンプEVJ4-WP 入出力配線#1,#2,#3がEVJ5入出力配線#1,#2,#3に相当します。
