長さ指定ができる、入出力線指定ができるLEDラインテープ

12V F504シリーズ 10mm幅504eds/m「綺麗な直線の発光」

12V F504シリーズ 単色 504led/m

画像にマウスを合わせると拡大されます。


製品特徴

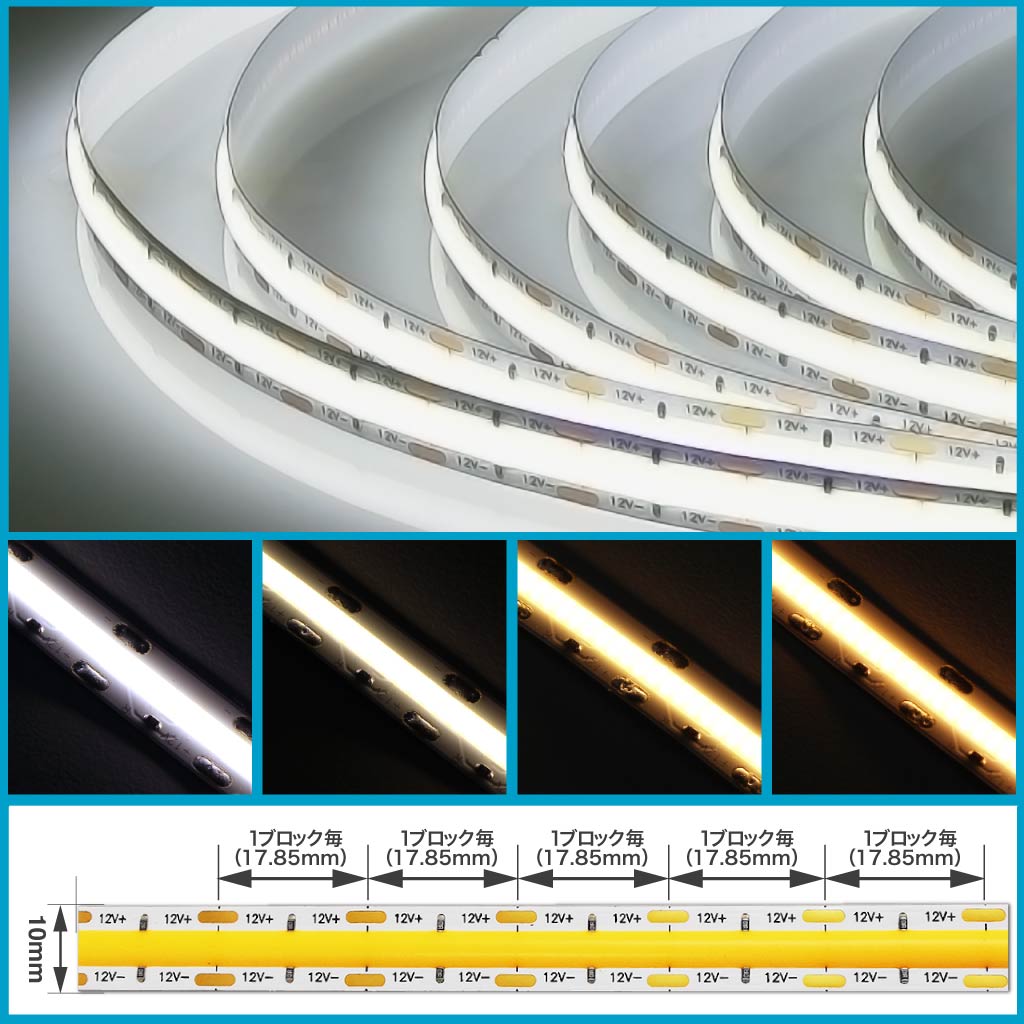

F504シリーズは1mあたりに504個のLEDチップをテープ基板上に実装したCOBテープライトです。密集したLEDにより明るく光ります。 また表面ジェルコーティングにより、均一で180度広角で光るライン照明を提供します。

  • 504leds/m
  • Ra80
  • 12V
  • 10mm幅
  • 1カット17.85cm


  • 本製品
  • 電源付きセット
  • サンプル
  • サンプル電源
  • お勧めコントローラー

1.選択したLEDテープのカラーはLEDテープのカラーについて

2.選択したLEDテープの長さは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

テープ長さ価格区切りは10ブロック(\530.-)単位 ※例:11ブロック選択は20ブロック単価

3.選択したLEDテープの保護種類は保護種類について

4.選択したLEDテープの入力線は末端処理について

5.選択したLEDテープの出力線は


数量に数字以外が入力されています。

1.選択したLEDテープのカラーは

2.選択したLEDテープの長さは(長さによって自動的に電源を選択)

  • 電源アダプタ12V1.5A

  • 電源アダプタ12V5A

  • 大容量電源12V12A

カート

製品名称

製品型番
在庫状況
出荷日数
LED価格
電源金額
合計価格

3.選択したLEDテープの保護種類は

4.選択したLEDテープの入力線は

5.選択したLEDテープの出力線は

数量に数字以外が入力されています。

電源付きセットについて

  • ※単色の入出力線は 入力線:20cmDCジャック/出力線:末端処理無しになります。
  • ※LEDテープ1つ、電源1つのセット販売になります。
  • ※420cm〜500cmは5A以上を消費しますが、5Aアダプター電源での点灯が可能です。
  • ※DCジャック端末部分及びアダプター電源は非防水です。

1.選択したサンプルLEDのカラーは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

サンプル品について

LEDラインテープのサンプル

サンプル品は写真の様に"DCジャック+約10cmテープ"になります。
防滴用のシリコンチューブも付属します。

  • 電源は付属しません。電池BOXの電源を購入、または12Vアダプタのご用意をお願いします。
  • 各種類につき1個までの販売になります。1種類につき複数個以上の注文がありましたら、キャンセルのご連絡をする場合があります。

1.選択したサンプル電源は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

サンプル品について

  • ※長さ 10ブロックで販売しております。
  • ※単色の入出力線は 入力線:20cmDCジャック/出力線:末端処理無しになります。
  • 各種類につき1個までの販売になります。1種類につき複数個以上の注文がありましたら、キャンセルのご連絡をする場合があります。
  • ※サンプル品は シリコンチューブが同梱されております。

1.選択したお勧めコントローラーは

カート
製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

製品概要

LEDラインテープ
(COBテープ)とは

極小チップ直接基板に取り付け

ラインテープ(F360等のシリーズ)の表面蛍光体ジェルコーティングの下にはLEDチップがテープ基板上に細かいピッチで配置されています。COBはチップを直接基板に実装する方式(COB:チップオンボード)です。LEDテープのCOB化により従来のSMD LEDテープでは難かしった連結した光の線での点灯(ライン照明)が実現できる様になりました。

COBテープとSMDテープの違い

LEDラインテープは壊れにくい仕様

これまでスタンダードのLEDテープはSMDタイプです。基板上に5050などLED部品を配置していました。部品を実装の為にLED実装ピッチに限界があり、ラインではなく点光源になっていました。COBテープは沢山のチップを細かく基板上に配置した上で更に高質な蛍光体ジェルコテーィングをしています。これにより均一な線の光で照射します。

LEDは演色性 演色値Ra90以上を標準使用

COB(チップオンボード)方式とは

光で物を照らす時に利用される指標である演色値はRa≥90を標準としています。これにより、LEDラインテープで照射されるものはより本来の色見で認識されることができます。商品ケース等に利用頂くと、ラインの均等な光と高い演色性で照らされる製品はより本来のキレイな見栄えで展示することができます。

幅、電圧、LED数、色の種類がシリーズで豊富

LEDラインテープの長さ

ラインテープは太さ10mm,8mm,6mmを用意、電圧は12V/24Vがあります。またF360は1mに360個のLEDで光る価格を抑えたリーゾナブルなタイプ。F504は1mあたり504個を実装しており、明るさ重視タイプです。同じラインテープシリーズで種類が多く、幅の違いなどでも同じ色で使用できます。

接続例について

LEDラインテープと電源の簡単接続構成

大容量電源を使用した接続構成

大容量電源を使用した接続構成

接続例内の製品

  1. 大容量電源12V29A

LEDコントローラーを使用した接続構成

指定できるLEDラインテープの入出力線

入力線を選択して注文することができます。

  • DCジャック

    DCジャック
  • 線出し

    線出し
  • コネクタ(メス)

    コネクタ(メス)
  • 防水(メス)

    防水(メス)

出力線を選択して注文することができます。

  • 末端処理無し

    末端処理無し
  • 線出し

    線出し
  • コネクタ(メス)

    コネクタ(メス)
  • 防水(メス)

    防水(メス)
  • DCプラグ

    DCプラグ

同梱品

テープ幅10mm用留め具(チューブ、完全防水の場合)

テープ幅10mm用留め具(チューブ、完全防水の場合)

長さ
~50cm
~100cm
~200cm
~300cm
~400cm
~500cm
個数
2個
3個
6個
9個
12個
15個

仕様一覧

定格電源

DC12V

定格電流

約1.0A(LEDラインテープ1mあたり)

消費電力

約12W(LEDラインテープ1mあたり)

長さ

最大500cmまで カット単位1.785cmごと(1ブロック/9leds実装)

テープ寸法1

非防水:幅10mm × 厚み1.5mm

テープ寸法2

チューブ防水:幅12.5mm × 厚み4.0mm

基板色

白(基板白)

LED数

504PCS/m

発光色

白色(6000K,4000K)・電球色(3000K,2700K)・赤色・緑色・青色

防水保護等級

非防水:IP20相当、チューブ防水:IP66相当

入出力信号

DCジャック、DCプラグ:内径2.1mm、外径5.5mm(センター+極性)、ケーブル、コネクタ、防水

寿命

25,000時間以上 ※表示寿命は設計上の寿命です。製品寿命を保証する値ではありません。

照射角度

180度

動作温度

−25℃ 〜 +40℃(氷結・結露無きこと)

保存環境

−40℃ 〜 +60℃(氷結・結露無きこと)

製造国

中国

同梱品

チューブ防水:10mm用固定パーツ(1mあたり3個)
